Stravifloor Deck

Sistema de plataforma flotante

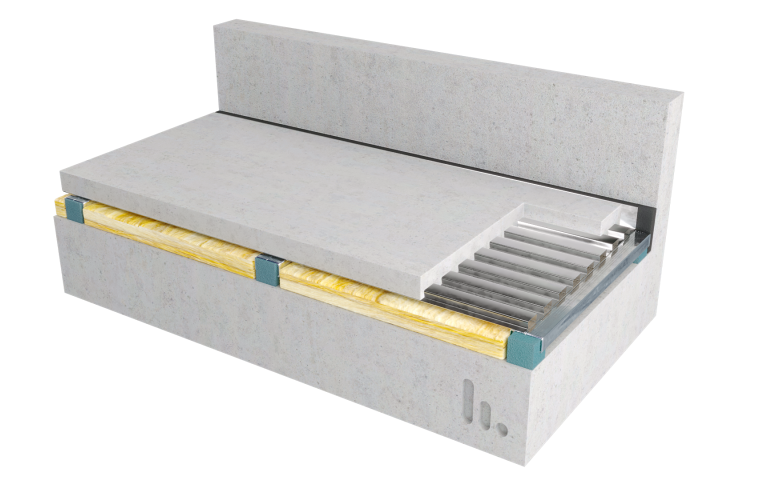

Stravifloor Deck es un sistema de suelo flotante de perfil bajo, que utiliza una chapa grecada y permite verter finas capas de hormigón. Este sistema está dotado de una elevada rigidez a la flexión, que permite obtener finas capas de hormigón de hasta 50 mm de grosor. Estas características lo convierten en una solución magnífica para proyectos que requieran un suelo flotante de hormigón ligero o de perfil bajo. También es una opción idónea para áreas que soportan cargas vivas muy altas.

Este sistema brinda un suelo flotante de altas prestaciones que proporciona un excelente aislamiento contra el ruido transmitido por la estructura y el aire, al tiempo que minimiza el impacto sobre la altura disponible entre el suelo y el techo.

Características principales

  • Frecuencia natural: ≥ 6 Hz (almohadillas elastoméricas) o ≥ 2,5 Hz (resortes)
  • Altura estándar del producto: 30 mm, 50 mm (almohadillas elastoméricas) o 64 mm (resortes) o 5 mm, 15 mm tiras elastoméricas
  • Altura mínima del sistema: 86 mm (almohadillas elastoméricas), 61 mm (tiras) y 120 mm (muelles)
  • Espacio mínimo de la cámara de aire: 36 mm (almohadillas elastoméricas) y 70 mm (resortes)

Beneficios

  • Specifiers

    Para Especificadores

    Rendimiento acústico garantizado
    • Posibilidad de diseñar con diferentes tipos de apoyos (apoyos elastoméricos, tiras, muelles, con diferentes capacidades de carga o frecuencia natural) para cumplir con diferentes criterios, tanto acústicos como relacionados con la carga
    • Los apoyos de caucho natural proporcionan una frecuencia natural baja y estable en un amplio rango de cargas, combinando alta rigidez dinámica con una deflexión mínima y baja fluencia para un rendimiento a largo plazo
    • Tramos más largos y menos puntos de contacto que los sistemas tradicionales de encofrado con base de madera
    Flexibilidad de diseño y adaptabilidad a las limitaciones arquitectónicas
    • Solución diseñada para cumplir estrictos criterios acústicos, adecuada para gimnasios, estudios de música y edificios de uso mixto, pero también para bases inerciales y aislamientos de piscinas
    • Adecuada para proyectos de renovación y rehabilitación (p. ej., puede instalarse sobre estructuras existentes, como vigas de madera, con limitaciones estructurales)
    • Solución de bajo perfil y ligera a base de hormigón (más ligera que los sistemas macizos de hormigón)
    • Encofrado no combustible
    Versatilidad en aplicaciones y construcciones
    • Integración sencilla de instalaciones dentro del espacio del sistema
    Rendimiento probado (y sostenibilidad)
    • Datos de ensayos acústicos de laboratorio disponibles
    • Declaración Ambiental de Producto (EPD)
    Fácil de especificar
    • Fácil integración en la documentación y flujos de trabajo del proyecto con secciones transversales .dwg listas para usar disponibles en línea
    • Incluido en herramientas externas de predicción, p. ej., INSUL y Acoulatis




  • Installers

    Para Instaladores

    Reducción del tiempo de instalación y costes de mano de obra*
    • Proceso de instalación rápido y sencillo
    • Los canales de acero galvanizado se entregan con apoyos aislantes preensamblados, lo que facilita la correcta colocación en obra
    • No se requiere lámina de PE y pocos pasos de instalación
    • No es necesaria malla de acero (para losas de 50 mm)

    • Manuales de instalación completos y planos de taller

      *Servicios de instalación disponibles por el equipo de CDM Stravitec o, al menos, supervisión de la instalación

    Logística simplificada y manipulación en obra (y reducción de residuos y/o reducción del riesgo de error)
    • Componentes ligeros
    • Apoyos codificados por color
    • Almohadillas elastoméricas isotrópicas
    • Sin componentes a base de madera - componentes resistentes a la humedad, libres de parásitos autóctonos/organismos nocivos
    • Bajo consumo de hormigón gracias al uso de forjado metálico con forma de cola de milano y losas delgadas
    • Sin recortes cuando se diseña con la luz correcta y la chapa del forjado se entrega ya con la longitud ideal
    Compatibilidad con los sistemas del edificio
    • Integración perfecta de instalaciones dentro del espacio de la solución
    • Compatible con la integración de calefacción por suelo radiante sin un impacto significativo en la altura total




Configuración Probada

Esta solución ha sido ensayada según la(s) configuración(es) mostrada(s) al lado. Si buscas informes de ensayo oficiales, datos de prueba editables (.csv), secciones tipo (.dwg) y especificaciones de esta configuración, o los resultados de otras configuraciones, visita Stravi-dB, nuestra biblioteca de ensayos en línea gratuita.

STRAVI-DB

  • Información para descargar

Proyectos

  • Palácio Nacional da Ajuda (exterior)

    Palácio da Ajuda

    Stravimech Bearing inertia blocks are placed underneath the HVAC units installed on the roof of the new west wing of the Palácio Nacional da Ajuda in Lisbon.

  • Four Seasons Hotel Philadelphia at Comcast Center (ballroom)

    Four Seasons Hotel

    An ultra-low Stravifloor Deck system in the Four Seasons' ballroom prevents unwanted noise and vibrations from causing a noise problem in the hotel rooms.

  • Goldman Sachs London HQ

    Goldman Sachs

    The floating floors at the new headquarters of Goldman Sachs consist of Stravifloor Deck isolation rails supporting metal decking, reinforcement, and concrete.

  • Hotel Café Royal (exterior)

    Hotel Café Royal

    All noise-sensitive spaces at Hotel Café Royal are isolated on Stravifloor Deck concrete floating floors, protecting them from railway induced vibrations.

  • CB1 Ibis Hotel (exterior)

    CB1 Ibis Hotel

    Stravibase VHS bearings, capable of supporting very high loads on a small bearing footprint, are used to support the main columns of the new CB1 Ibis Hotel.

  • MediaCityUK Studio Block

    MediaCityUK Studio Block

    The studios at MediaCityUK Studio Block have Stravifloor Jackup concrete slabs to optimize sound insulation between noise producing and noise sensitive spaces.

  • New York University Abu Dhabi (Red Theater)

    New York University Abu Dhabi

    All the performance spaces at New York University Abu Dhabi feature a concrete Stravifloor Deck system to isolate them from the rest of the building structure.

  • Bridge Theatre​ (exterior)

    Bridge Theatre​

    To protect the residential accommodation that wraps around Bridge Theatre, the venue had to be built on a Stravifloor Deck concrete floating slab with springs.

  • hub by Premier Inn Edinburgh Haymarket (exterior)

    hub by Premier Inn

    Stravibase SEB bearings and a Stravifloor Deck floating floor ensure that structure-borne noise levels from nearby trains do not disturb the hotel guests.

  • Everyman Cinemas (interior)

    Everyman Cinemas

    Stravifloor Channel and Stravifloor Deck floating floors isolate the theatres at Everyman Cinemas in Harrogate. Wall and ceiling hangers complete the design.

  • Bairro Alto Hotel (restaurant)

    Bairro Alto Hotel

    A Stravifloor Deck adapted to various load specifications is installed in the restaurant and bar on the 5th floor of the hotel in order to control noise levels.

  • Television Studio SIC (interior)

    Television Studio SIC

    Stravifloor Deck, which runs under several studios, ensures highly efficient acoustic insulation between the studios and the surrounding multi-purpose rooms.

  • DIT Grangegorman East Quad (architectural rendering)

    DIT Grangegorman East Quad

    At DIT Grangegorman East Quad a Stravifloor Channel, a Stravifloor Deck floating floor, and Stravifloor WallFix isolators are installed to isolate the rooms.

  • Centr'al Vorst (exterior)

    Centr’Al Sports Center

    A Stravifloor Deck system guarantees optimal noise and vibration isolation between the two polyvalent rooms at Centr’Al Cultural & Sports Center in Brussels.

  • BBC W1 (exterior)

    BBC W1

    A Stravifloor Deck concrete floating floor protects the BBC W1 technical boxes from structure-borne noise coming from the Bakerloo and Victoria subway lines.

  • Plant Riverside District

    Plant Riverside District

    A Stravifloor Deck floating floor was installed at a 21,500 sq ft parking garage in the Plant Riverside District in Savannah, Georgia to prevent noise pollution

  • TIFF Bell Lightbox (exterior)

    TIFF Bell Lightbox

    Stravifloor Deck, Stravilink WH resilient wall ties, and Stravilink WallStrips are part of the complete box-in-box design used to isolate the cinema rooms.

  • EPIC SANA Marques Hotel (interior)

    EPIC SANA Marquês Hotel

    Various Stravifloor floating floor solutions were installed to acoustically isolate the different areas of the EPIC SANA Marquês hotel in Lisbon, Portugal.

  • NFL Media

    NFL Media

    To isolate audio and video production studios at NFL Media, Stravifloor Deck concrete floating floors and Stravilink PHR ceiling spring hangers were installed.

  • The Tower - Disney Music Group

    Disney Music Group

    A Stravifloor Deck floating floor with isolators adapted to specific load specifications is installed in the offices of Disney Music Group to control the noise.

Stravifloor Deck y Sostenibilidad

La solución Stravifloor Deck de CDM Stravitec cuenta ahora con una Declaración Ambiental de Producto (EPD) verificada de forma independiente, que proporciona datos de ciclo de vida transparentes y validados por terceros para una especificación informada.
Para proyectistas y gestores de proyectos enfocados en la sostenibilidad, esto significa acceso a valores fiables de GWP, límites del sistema definidos e indicadores ambientales estandarizados, alineados con los marcos de certificación de construcción ecológica.
Lea nuestro último artículo para descubrir cómo puede apoyar la documentación de su proyecto y las evaluaciones ambientales.
